Tamanhos

MODELOS SEMI-AUTOMÁTICO

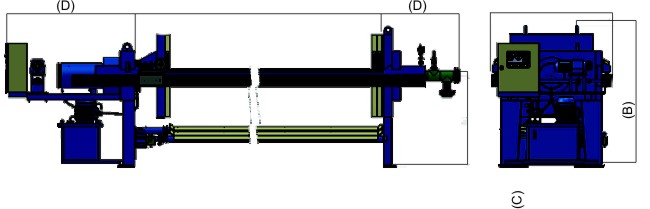

MODELO	TAMANHO DA PLACA MM	ESPESSURA DA TORTA (MM)	VOLUME CAMARA (L/cam)	ÁREA FILTRANTE (M2/PLACA)	COMPRIMENTO INTERNO DOS FILTROS MANUAIA (XPLACA) (mm) (A)										D+D COMP.SOMAR (MM)	C LARGURA (MM)	B ALTURA (MM)
					10	20	30	40	50	60	70	80	90	100
TTI-FP4	400X400	32	3,53	0,26	980	1530	2080	2630	-	-	-	-	-	-	900	1200	1085
TTI-FP5	500X500	30	5,22	0,3374	1100	1630	2160	2690	3220	-	-	-	-	-	1450	1160	1580
TTI-FP6	630X630	30	8,72	0,565	-	1705	2265	2825	3385	3945	-	-	-	-	1350	1335	1680
TTI-FP8	800X800	30	14,34	0,938	-	-	-	3270	3880	4590	5200	5710	6320	-	1800	1630	1860
TTI-FP1*	1000X1000	30	22,76	1,485	-	-	-	3405	4035	4665	5295	5925	6555	7185	1850	2000	1900
TTI-FP2*	1200X1200	30	31,92	2,076	-	-	-	-	-	5090	5770	6540	7130	7810	2300	2100	2200
TTI-FP7*	1500X1500	30	51,78	3,37	-	-	-	-	-	-	6175	6905	7635	8365	2250	2600	2400

* DESLOCAMENTO DE BANDEJA COM MOTO-REDUTOR

MODELOS AUTOMÁTICO

MODELO	TAMANHO DA PLACA MM	ESPESSURA DA TORTA (MM)	VOLUME CAMARA (L/cam)	ÁREA FILTRANTE (M2/PLACA)	COMPRIMENTO INTERNO DOS FILTROS MANUAIA (XPLACA) (mm) (A)										D+D COMP.ACRES(MM)	(C.) LARGURA (MM)	(B.) ALTURA (MM)
					10	20	30	40	50	60	70	80	90	100
TTI-FP6	630X630	30	8,72	0,565	-	1705	2265	2825	3385	3945	-	-	-	-	1850	1160	1700
TTI-FP8	800X800	30	14,34	0,938	-	-	-	3270	3880	4590	5200	5710	6320	-	1950	1700	1900
TTI-FP1	1000X1000	30	22,76	1,485	-	-	-	3405	4035	4665	5295	5925	6555	7185	1915	2000	2250
TTI-FP2	1200X1200	30	31,92	2,076	-	-	-	-	-	5090	5770	6450	7130	7810	2300	2100	2200
TTI-FP7	1500X1500	30	51,78	3,37	-	-	-	-	-	-	6175	6905	7635	8365	2800	2600	2400

* DESLOCAMENTO DE BANDEJA COM MOTO-REDUTOR
